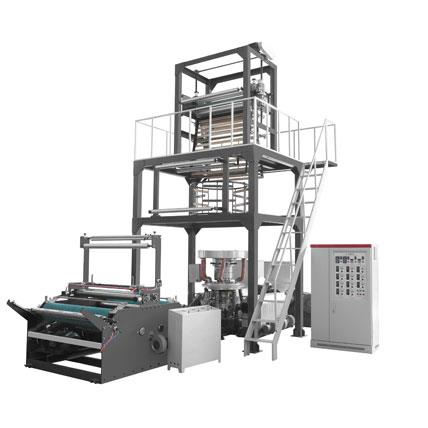

플라스틱 필름 생산 분야에서 ABA 3층 압출 발포 멤브레인 방식은 우수한 제품 성능과 광범위한 응용 분야로 주류 기술이 되었습니다. 블로운 필름 기계의 핵심 모듈인 멤브레인 버블 냉각 시스템은 필름 결정성, 두께 균일성 및 생산 속도에 직접적인 영향을 미칩니다. 현재, 냉각 효율성이 부족하여 업계는 일반적으로 생산 병목 현상에 직면해 있습니다. 본 논문에서는 냉각 시스템 설계, 공정 매개변수 최적화, 지능형 제어 및 유지 관리 관리라는 네 가지 측면에서 ABA 필름 버블 냉각 시스템의 출력을 향상시키는 기술적 방법을 체계적으로 논의합니다.
1. 냉각 시스템 구조의 혁신적인 설계
1.1 형상적응형 냉각 채널 및 구역형 냉각 기술
기존 냉각 채널은 주로 선형 또는 나선형이며 냉각 사각지대 및 온도 구배와 같은 몇 가지 문제가 있습니다. 형상적응형 냉각 채널은 3D 프린팅 기술을 사용하여 제조되며 필름 기포 윤곽에 맞춰 정렬될 수 있습니다. 한 가전업체는 이 기술을 사용해 폴리카보네이트(PC) 핸들 부품의 냉각 시간을 18초에서 12초로 단축해 성형 주기를 33% 단축했다. ABA 블로워의 경우 구역화 냉각 전략과 함께 용융 분배기 및 금형 립과 같은 다이 헤드의 주요 영역에서 형상 적응형 냉각 채널을 달성할 수 있습니다. 코어와 표면 레이어 사이와 같이 벽 두께 변화가 큰 영역에 대해 별도의 채널 밀도를 설정할 수 있습니다. 예를 들어 벽이 두꺼운 코어 영역에서 채널 밀도를 두 배로 늘리면 냉각 시간을 40% 줄이고 전반적인 냉각 효율성을 크게 향상시킬 수 있습니다.
1.2 히트 파이프 냉각 및 상변화 열 전달 향상
길쭉한 맨드릴 또는 핫 존(예: 용융물 분배기 내부)에서 상전이 열 전달 특성을 사용하여 내장형 히트 파이프를 효과적으로 냉각할 수 있습니다. 한 자동차용 공기 필터 제조업체는 히트파이프 기술을 통합한 후 코어 냉각 시간을 25초에서 15초로 단축하고 제품 휘어짐을 60% 줄였습니다. ABA 필름 버블 시스템의 경우 히트 파이프 어레이를 다이 헤드 내의 주요 열원에 전략적으로 배치하여 증발-응축 사이클을 활용하여 열을 빠르게 출력할 수 있습니다. 또한, 액체 이산화탄소를 사용한 국소 강화 냉각은 기존 수로(예: 다이 헤드 조인트)에서 도달하기 어려운 열 지점을 목표로 삼을 수 있습니다. A반사경 금형 제조사의 기술 도입으로 냉각 시간이 45% 단축되었으며, 연간 물 사용량이 2,000톤 절감되었습니다.
1.3 저온-온도 차동 냉각 매체 순환 시스템
냉각수의 온도 변동으로 인해 필름이 고르지 않게 수축되어 두께 편차가 발생합니다. 금형 온도를 설치함으로써 냉각수 입구와 금형 사이의 온도차를 5도 이하로 유지할 수 있습니다. 정밀금형 제조사는 이 기술을 통해 냉각수의 온도 변동을 ±3도에서 + -0.5도로 줄였으며, 결과적으로 제품 크기 정확도가 0.02mm 향상되었습니다. ABA 시스템의 경우 정확한 냉각수 온도 조절을 위해 폐쇄형-루프 냉각탑과 결합된 PID-제어 판형 열교환기를 사용하는 것이 좋습니다. 확장으로 인한 열 전달 효율 저하를 방지하려면 온라인 수질 모니터링 시스템도 통합해야 합니다.{10}
2. 공정 매개변수의 동적 최적화
2.1 드럼 연주 및 펌핑 비율의 시너지 제어
블로우아웃 비율(BR)과 블로우아웃 비율(DR)은 필름 기포 냉각 효율에 영향을 미치는 주요 공정 매개변수입니다. BR이 과도하면 필름 기포가 과도하게 늘어나고 냉각 부하가 증가하며, DR이 부족하면 막 소포가 이완되어 냉각 시간이 길어집니다. BR-DR-냉각 시간의 3-D 반응 표면 모델은 CAE 시뮬레이션을 통해 설정됩니다. 예를 들어, 한 회사는 저밀도 폴리에틸렌 필름 생산을 최적화하여 BR을 2.5에서 2.2로, DR을 4.0에서 3.5로 조정하고 기포 안정성을 유지하면서 냉각 시간을 15% 단축하고 일일 생산량을 12% 늘렸습니다.
2.2 온도 프로파일의 기울기 설계
온도 구배는 용융 온도, 다이 헤드 온도, 찬 공기 온도로 구성됩니다. ABA 3{1}계층 구조의 경우 표면 레이어(A 레이어), 코어 레이어(B 레이어) 및 하단 레이어(A 레이어)에 대해 별도의 온도 프로필을 설정해야 합니다. 멤브레인 버블의 표면 온도 분포는 적외선 서모그래피(Infrared Thermography)로 모니터링하고, 멤브레인 버블의 결정화는 시차 주사 열량계(Differential Scanning Calorimetry, Differential Scanning Calorimetry)로 분석했다. 한 회사는 모델을 적용한 후 용융 온도를 220도에서 210도로 줄이고 다이 헤드 온도 구배를 180도 200도 180도에서 175도~195175도로 조정해 필름의 기계적 특성을 유지하면서 냉각 시간을 12% 단축했다.
2.3 냉각된 공기 링의 유동장 최적화
기존의 공기 링은 단일 환형 배출구이며 공기 흐름이 고르게 분산되지 않았습니다. 공기 링 구조를 최적화하기 위해 유체 역학 시뮬레이션을 계산함으로써 다단계 디플렉터와 각도 조정 가능한 노즐의 조합을 사용하여 균일한 냉각 공기량을 달성합니다. 한 회사에서는 윈드링 출구 각도를 30도에서 25도로 조정하고, 풍속을 3.5m/s에서 4.2m/s로 높이고, 필름 기포의 표면 온도 차이를 ±1.5도에서 + -0.8도로 줄이고, 냉동 효율을 20% 향상시켰습니다. 또한 펄스 냉각 기술을 도입해 기압이 주기적으로 변화해 필름 기포의 표면 경계층을 파괴해 대류 열전달을 더욱 강화할 수 있다.
3. 지능형 모니터링 및 예측 유지 관리
3.1 다중-센서 융합 모니터링 시스템
온도, 압력 및 유량 센서 어레이를 배치함으로써 다이 헤드, 수로 및 공기 링과 같은 주요 노드에서 데이터를 실시간으로 얻을 수 있습니다. 엣지 컴퓨팅 노드는 데이터 전처리를 촉진하는 동시에 기계 학습 알고리즘은 장비 상태 평가 모델을 구축합니다. 이 시스템을 도입한 업체는 냉각수 펌프 고장을 48시간 전에 미리 예측해 예상치 못한 정전으로 인한 생산 손실을 막았다. ABA 시스템의 경우 -온라인 필름 기포 직경 측정 모듈을 육안 검사 시스템과 결합하여 기포 모양을 실시간으로 모니터링하는 것이 좋습니다. 직경 편차가 ±1%를 초과하면 공정 매개변수 조정이 자동으로 실행될 수 있습니다.
3.2 디지털 트윈-주도 프로세스 최적화
ABA 송풍기의 디지털 트윈 모델이 설정되고 장비 물리적 매개변수, 프로세스 데이터 및 환경 변수가 통합되고 가상 디버깅이 실현되며 냉각 시스템의 제어 전략이 최적화됩니다. 한 회사는 디지털 트윈 기술을 사용하여 다양한 냉각수 흐름에서 필름 기포 형태의 변화를 시뮬레이션하여 실제 디버깅 주기를 72시간에서 8시간으로 줄이고 시행착오 비용을 80% 줄였습니다. 또한 디지털 트윈 모델을 사용하면 장비 업그레이드 시나리오(예: 히트 파이프를 효율적인 대안으로 교체)에 대한 사전 평가와{5}}생산 출력의 잠재적 향상 평가가 가능합니다.
3.3 예측 유지관리 전략
주요 냉각 시스템 구성 요소(예: 워터 펌프, 열 교환기, 가스 링 모터)에 대한 수명 예측 모델을 설정하고 진동 분석을 오일 상태 모니터링과 결합하여 결함을 조기에 감지할 수 있습니다. 한 회사는 이 전략을 사용하여 예비 부품 부품 재고 비용을 절감하고 냉각수 펌프 고장 간의 리드 타임을 35 35% 늘려 4,000시간에서 6,500시간으로 늘렸습니다. ABA 시스템의 경우 냉각수 흐름 및 압력의 일일 점검, 공기 링 필터의 주간 청소, 월간 히트 파이프 열 전달 효율 테스트, 연간 근관 화학적 청소 등 다층적인 유지 관리 계획이 권장됩니다.
4. 시스템 에너지 효율을 향상시키는 방법
냉각 매체 에너지 효율 최적화
온도차(입구 온도차 및 금형 3도 이하)가 작은 냉각수는 냉각탑 부하를 줄일 수 있습니다. 이를 통해 한 회사는 냉각기의 냉각기 에너지 소비를 18% 줄였습니다. 고온-온도 공정(예: PP 필름 생산)의 경우 수냉식 대신 오일 냉각 시스템을 고려할 수 있습니다. 한 자동차 부품 제조업체는 12냉각으로 전환한 후 냉각 효율성이 25% 증가하고 단위 생산 에너지 소비량이 25% 감소했습니다. 또한, 열회수 장치를 통합하고 냉각수의 폐열을 활용하여 원료를 예열함으로써 에너지 에너지 소비를 더욱 줄일 수 있습니다.
4.2 가변 주파수 드라이브 및 지능형 제어
냉각수 펌프 및 팬과 같이 에너지를 소비하는-구성 요소는 주파수 변환을 통해 조절되며, 이는 실제 부하에 따라 동적으로 속도를 조정할 수 있습니다. 한 회사는 주파수 변환 기술을 사용하여 냉각 시스템 에너지 소비를 30% 줄이면서 기계적 마모로 인한 가동 중지 시간을 최소화했습니다. 주변 온도 변화에 따라 냉각수 유량 설정점을 자동으로 보정하는 등 적응형 냉각 매개변수를 결합한 인공 지능 알고리즘을 통해 회사는 여름철 출력 변동을 ±8%에서 ±3%로 줄일 수 있었습니다.
4.3 경량 다이 설계
토폴로지 최적화는 다이 헤드 품질과 냉각 시스템 부하를 줄입니다. 다이 무게를 120kg에서 95kg으로 줄여 모터 냉각 시간을 10% 단축하는 동시에 모터의 에너지 소비도 줄였습니다. ABA 시스템의 경우 열 전도성이 높은 합금(예: 구리 및 알루미늄 합금)을 주요 다이 헤드 구성 요소로 사용하고 표면 나노{5}}연마를 적용하여 열 전달 효율을 향상시키는 것이 좋습니다. 실험 연구에 따르면 이러한 기술은 냉각 시간을 15~20% 단축할 수 있는 것으로 나타났습니다.
결론:
ABA 필름 기포 냉각 시스템을 최적화하려면 구조 설계, 공정 제어, 지능형 유지 관리 및 에너지 효율성 관리의 조화로운 발전이 필요한 여러 분야의 시스템 엔지니어링 노력이 필요합니다. 형상적응형 냉각 채널 및 히트 파이프 냉각과 같은 혁신적인 기술을 도입하고 디지털 트윈 알고리즘과 인공 지능 알고리즘을 결합하여 동적 공정 매개변수를 최적화함으로써 냉각 효율성과 멤브레인 품질을 크게 향상시킬 수 있습니다. 동시에 예측 유지 관리 시스템과 에너지 효율성 관리 플랫폼을 구축하여 계획되지 않은 가동 중지 시간과 운영 비용의 위험을 더욱 줄입니다. 앞으로는 액체 금속 냉각 및 초임계 CO2 냉각과 같은 최첨단 기술의 혁신이 계속해서 ABA 송풍기 생산 한계를 뛰어넘고 플라스틱 산업의 고품질 성장을 위한 기술 지원을 제공할 것입니다.-
